动力传动系统是风力涡轮机的心脏，包含发电机和齿轮箱，可以将叶片的旋转转换为电能。风力涡轮机变速箱可能会经受极端应变和扭矩使用场景，这使组件的耐用性成为一个挑战。所需的变速箱故障测试系统可模拟常见的轴承故障情况。通过模拟不同的运行和负载条件，它可以帮助检测可能发生轴承和齿轮故障的情况。客户需要一种振动测量和分析解决方案，该解决方案不仅要功能强大，而且还要足够灵活以满足他们定制化算法的要求。该解决方案将需要在两种模式下使用。在独立模式下，该解决方案将收集数据作为测试平台的一部分，就地完成实时数据查看和分析。在IIoT模式下，数据采集解决方案将与涡轮机一起部署，远程实现实时记录和分析数据。
解决方案：

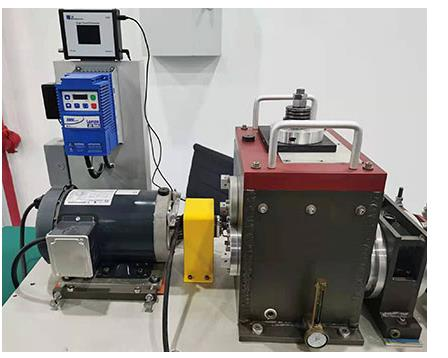

WebDAQ 504被选为系统的核心数据采集部分。两个基于IEPE的加速度计直接连接到WebDAQ，且无需增加信号调理电路。这两个通道是同步采样的，还使用了内置的抗混叠滤波功能。水平和垂直加速度传感器已预先安装在测试台的齿轮箱轴承上，并且每个通道的采样速率高达25kS/s。
WebDAQ 504包含一个易于使用的基于Web浏览器的应用程序，该应用程序允许用户设置采集，记录, 分析和显示数据，启用警报以及将数据导出到第三方应用程序。
WebDAQ 504的计算引擎是树莓派计算模块（Raspberry Pi computer module）。通过使用WebDAQ开源代码，程序员可以直接访问树莓派计算模块，这使该系统成为真正的边缘计算解决方案。随附的Python示例程序允许程序员快速构建其应用程序，并连接程序的自定义显示和分析部分。
运行方式：
在独立模式下，通过WebDAQ 内置的应用程序进行配置及数据采集，实时分析不同工况（负载和速度）下的振动数据。
在IIoT模式下，WebDAQ 504与涡轮一起部署，并通过以太网进行通信。该系统支持将WebDAQ 504连接到公有云或私有云。通过自定义界面，可以实现诸如设备管理，远程监视和健康评估之类的应用程序，这些应用程序适合于分布式在线监视和健康管理应用程序场景。数据还可以通过MQTT协议上载，与辅助数据应用程序一起使用。
结论：
完整的系统是一个灵活的平台，可以收集和分析振动数据。它满足了客户的专用软件需求，为客户提高了设备可靠性并减少了设备维护时间。
